O que é X-POL?
- Jalles Vides
- 24 de jun.
- 6 min de leitura
Atualizado: há 4 dias
Para entender o conceito de X-POL, é essencial começar pela compreensão do que são as tecnologias GPON (Gigabit Passive Optical Network), XGS-PON (10-Gigabit Symmetrical Passive Optical Network) e Rede LAN Óptica Passiva (Passive Optical LAN - POL).
Antes de introduzir os conceitos listados acima, vamos analisar alguns desafios de redes de computadores tradicionais, baseadas em cabeamento metálico (UTP) e switches:
Custo Elevado: O cobre é um recurso cada vez mais escasso e caro. Soma-se a isso o alto investimento em eletrocalhas e infraestrutura para a passagem do cabeamento.
Limitação de Alcance: A distância máxima padrão para o cabeamento estruturado é de 100m. Ultrapassar esse limite exige a distribuição de switches próximos às estações de trabalho, o que aumenta a quantidade de equipamentos ativos e racks necessários.
Velocidade Restrita: O cabeamento metálico impõe limites de banda. Para alcançar velocidades superiores a 1 Gbps, como 10 Gbps, é obrigatório o uso de cabos Categoria 6 ou superiores. Mesmo assim, a qualidade do cabo pode impedir que a velocidade de 10 Gbps seja atingida em toda a extensão de 100m.
Gerência Descentralizada: Tradicionalmente, ativos como switches e roteadores são configurados de maneira isolada (stand-alone), o que eleva a complexidade na manutenção de redes de grande porte. Embora existam tecnologias de rede definida por software (SDN) para administração unificada, o alto investimento em hardware e o custo recorrente de licenciamento frequentemente tornam essa opção economicamente inviável.
Constante retrofit - Redes baseadas em par metálico possuem longevidade limitada, o que demanda a troca de todo cabeamento periodicamente. Adicionalmente, como mencionado no tópico 3, expansões de largura de banda exigem cabos mais robustos, onde o atingimento da velocidade de 10Gbps apresentam limitações de desempenho quando operam sobre infraestrutura Cat6.
A infraestrutura Passive Optical LAN (POL) supera facilmente muitos dos desafios de redes tradicionais, substituindo o cabeamento de par metálico por fibra óptica.
A fibra óptica oferece os seguintes benefícios:
Tecnologia a prova de Futuro (Future-Proof): Um cabo óptico suporta velocidades altíssimas. O limite de capacidade da rede é definido pelos equipamentos ativos instalados nas extremidades, e não pelo cabeamento.
Facilidade de Upgrade: Com a fibra óptica, sua infraestrutura está "pavimentada" para qualquer tecnologia futura. Para um upgrade, basta substituir os ativos de rede, mantendo o cabeamento existente.
Maior Durabilidade, Segurança e alcance: Um cabo óptico possui uma vida útil superior a 30 anos, não oxida e não conduz eletricidade, isolando eletricamente os ativos de rede. Além disso, é significativamente mais leve e fácil de manusear do que o cabo UTP. Sem contar que numa rede POL se pode alcançar uma distância de 20km (ou mais), distância essa muito superior aos tradicionais 100m do cabeamento do tipo par metálico.
Daremos início a apresentação das tecnologias GPON e XGS-PON. Ambas utilizam a arquitetura de redes ópticas passivas (PON), utilizando fibras ópticas e splitters (divisores de sinais) para estabelecer a comunicação entre os ativos da rede: OLT e ONUs.
As diferenças fundamentais entre esses padrões estão no volume de tráfego suportado e no limite de ONUs conectadas a cada porta da OLT. Tais particularidades serão detalhadas adiante.
Redes XGS-PON ou GPON são baseadas em quatro elementos centrais:
OLT (Optical Line Terminal): É o equipamento central que atua como uma ponte, conectando os hosts da rede a recursos como acesso à internet, servidores de arquivos, impressoras e conexões LAN-to-LAN. Além de fornecer a comunicação com os serviços de rede, a OLT gerencia de forma centralizada todas as ONUs (Optical Network Units), simplificando a administração da rede.
Com a tecnologia GPON, cada porta PON da OLT possui uma capacidade de tráfego assimétrico de 2.5 Gbps no downstream (do core da rede para o usuário final) e 1.25 Gbps no upstream (do usuário para o core da rede). Enquanto que com a tecnologia XGS-PON, 10Gbps simétricos de downstream e upstream
ONU (Optical Network Unit) na Extremidade do Usuário: As ONUs estabelecem a conexão entre a rede e os hosts (computadores, APs Enterprise, câmeras e telefones IP). Estes equipamentos fazem o papel de um switch numa infraestrutura de rede tradicional. A Parks oferece um portfólio diversificado de ONUs, incluindo modelos com 1, 4 ou 8 portas Ethernet, suporte a PoE+, compatibilidade com Multi-Giga (2.5Gbps) e outras funcionalidades que serão detalhadas adiante.
Conexão Ponto-Multiponto via Fibra e Splitters Ópticos: A ligação entre a OLT (concentrador) e as ONUs é realizada por meio de fibra óptica e splitters ópticos. Os splitters são a chave para o funcionamento das infraestruturas GPON e XGS-PON. Diferente das redes tradicionais baseadas em switches e cabos UTP, as topologias GPON e XGS-PON utilizam o modelo ponto-multiponto. Isso significa que uma única fibra, vinda de uma porta PON da OLT, pode atender até 128 ONUs na tecnologia GPON e 256 ONUs no XGS-PON. Essa capacidade de multiplicação de conexões através da divisão do splitter óptico, permite que um volume considerável de cabos seja substituído por uma única fibra, simplificando drasticamente a infraestrutura e eliminando ativos de rede como ilustrado na imagem:
4. Gestão Centralizada e Inteligente: através do protocolo OMCI (ONT Management Control Interface), os padrões GPON e XGS-PON permitem que toda a administração das ONUs seja realizada de forma remota e simplificada pela OLT. Este plano de gerência baseado em software viabiliza monitoramento em tempo real, atualizações massivas, configurações em lote e o provisionamento automático de novos pontos, otimizando a manutenção da rede.
Embora as tecnologias GPON e XGS-PON sejam consagradas entre as Grandes Telcos para a oferta de serviços triple-play (banda larga, voz e TV em uma só fibra), o cenário de redes LAN impõe desafios distintos.
Em ambientes de grande escala, como parques industriais, universidades e infraestruturas corporativas, a segurança e a performance são cruciais. Demandas por autenticação via 802.1x (RADIUS), implementação de VLANs dinâmicas e alta capacidade de processamento de endereços MAC tornam-se requisitos obrigatórios.
Nesse contexto, surge a solução POL (Passive Optical LAN). Essa abordagem adapta as vantagens do GPON e XGS-PON para o ambiente das redes locais, entregando uma infraestrutura que une a eficiência da fibra óptica à escalabilidade e segurança exigidas pelo mercado Enterprise.
Já o X-POL, um conceito de Rede Óptica Passiva desenvolvido pela Parks, utiliza o "X" para representar uma variável. Essa variável é determinada pelo projeto técnico, visando encontrar a solução de infraestrutura de rede mais adequada ao cenário de aplicação.
O desenvolvimento da rede assemelha-se à montagem de Lego. A correta conexão das "peças" (seleção dos equipamentos) será determinada pelos seguintes pontos:
Atender à Necessidade da Rede: O foco principal é suprir as demandas atuais e futuras da infraestrutura de comunicação.
Budget Financeiro: O investimento deve estar em conformidade com as disponibilidades financeiras, podendo ser feito de forma fracionada.
Planejamento para o Futuro e longevidade do investimento: Os equipamentos devem permitir o upgrade para novas tecnologias, garantindo dessa forma possíveis upgrades
Aproveitamento de Recursos (Retrofit de Infraestrutura Existente): Considerar a possibilidade de integrar ou modernizar a infraestrutura já em uso.
A peça fundamental dessa estrutura modular é a OLT Fiberlink 60000C. Por meio da funcionalidade Combo PON, ela permite a coexistência das tecnologias GPON e XGS-PON em uma mesma rede. Tal integração é viabilizada pelo uso de comprimentos de onda distintos para o tráfego de downstream e upstream, garantindo a operação simultânea de ambos os padrões sobre a mesma fibra óptica.
O conceito X-POL da Parks Solutions é ilustrado na imagem a seguir, demonstrando como a tecnologia XGS-PON é direcionada para demandas de tráfego intenso e pontos críticos, como por exemplo workstations de alta performance e uplink para APs Enterprise Tri-Band Wi-Fi 6E ou 7. Paralelamente, dispositivos com requisitos de conectividade mais simples, tais como computadores para uso geral, impressoras, telefones e câmeras IP são conectados com GPON.
No exemplo abaixo as câmeras IP estão integradas na rede através da tecnologia PoF (Power over Fiber), tecnologia essa que você pode ter acesso a mais detalhes através deste artigo.
No exemplo abaixo as câmeras IP estão integradas na rede através da tecnologia PoF, tecnologia essa que você pode ter acesso a mais detalhes através deste artigo.
Conheça o portfólio de OLTs X-POL da Parks, com foco especial na Fiberlink 60000C. A Fiberlink 60000C é uma OLT compacta do tipo chassi que oferece dois slots de serviço para portas GPON ou Combo PON, além de contar com um barramento exclusivo para placa de com gerência integrada. Por ser um equipamento modular, sua capacidade e quantidade de portas dependerá das placas selecionadas:
Placas de serviço (PON):
Placas de uplink / gerência:
Somando-se a opção modular, disponibilizamos OLTs compactas de 1 ou 2 portas GPON, os modelos Fiberlink 40001 e 40002. Essas opções são ideais para estruturas que exigem menor densidade, como hotéis, sistemas de comunicação condominial e projetos de CFTV IP.

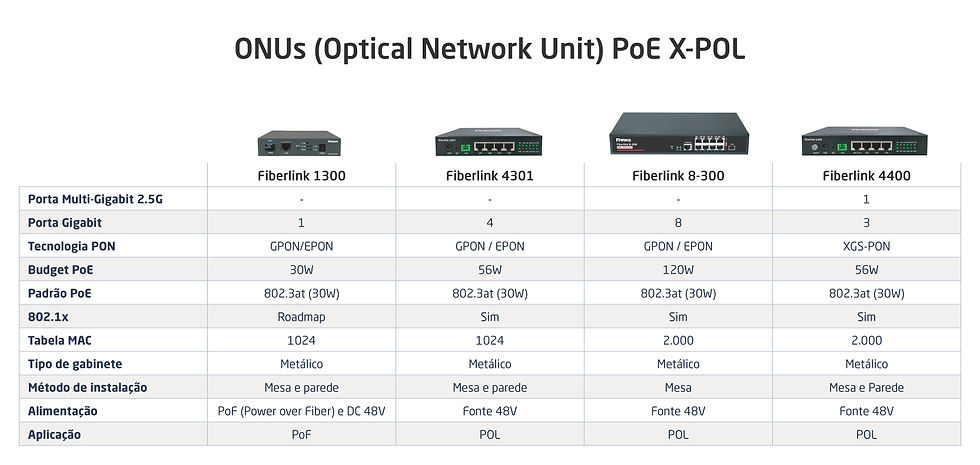

Falando agora sobre ONUs, o portfólio X-POL Parks é dividido em duas categorias, com e sem suporte a tecnologia PoE (Power over Ethernet):
